配油盤,在液壓馬達或泵中,起高低油路分配作用,使馬達或泵中高壓油作用時輸出扭矩,低壓油(回油)時把停止輸出扭矩的柱塞腔中的高壓油排出。
而制作配油盤的原材料—粉末冶金,因其特有多孔性結構,加大了粉末冶金材料零部件加工的難度。
目前,用于加工粉末冶金零部件的刀具常見的有:硬質合金刀具、陶瓷刀具和立方氮化硼(CBN)刀具。
威士加工制成的CBN刀具,用于加工粉末冶金配油盤,采用車削的方式進行加工,VC(m/min)可達到60m/min,f(mm/rev)等于0.03mm/rev,Ap(mm)等于2.5mm;可在加工效率提高的同時又保證了加工面的質量。
刀具圖號: 071026
機床型號:臥式車床

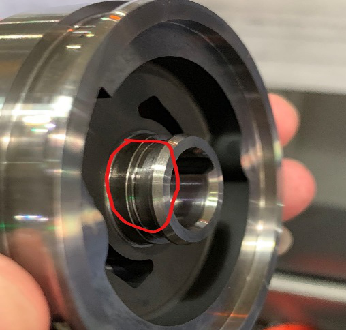

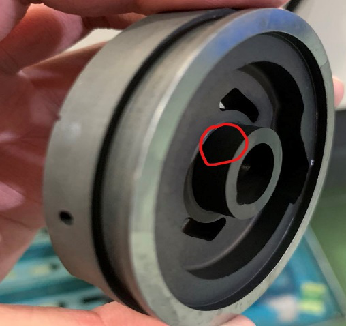

工件名稱:配油盤
工件材料:粉末冶金
材料硬度:HRC30°
工件直徑:φ16
粗糙度: Ra0.8
加工方式:車削
加工工序:粗精切槽
