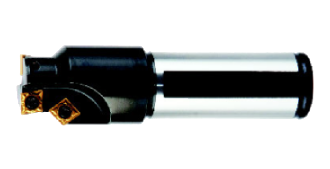

螺釘沉孔粗鏜刀 | Screw Countersinks Rough Boring Tool |

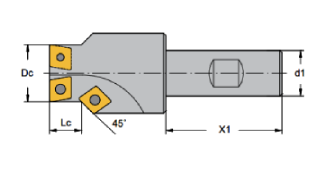

Type | Applicable Screw |
Dc mm |
Lc mm |
X1 mm |
d1 mm |
Insert Type | |||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M10.CC06 | M10 | 18 | 10 | 49 | 16 | CC..0602.. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M12.CC06 | M12 | 22 | 12 | 49 | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M14.CC09 | M14 | 25 | 14 | 51 | 20 | CC..09T3.. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M16.CC09 | M16 | 28 | 16 | 51 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M18.CC09 | M18 | 32 | 18 | 51 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M20.CC12 | M20 | 35 | 20 | 51 | 20 | CC..1204.. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M22.CC12 | M22 | 38 | 22 | 57 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M24.CC12 | M24 | 42 | 24 | 57 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M27.CC12 | M27 | 46 | 27 | 57 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
HEM16-TBB-M30.CC12 | M30 | 48 | 30 | 57 | 25 |
Insert Type | D mm | a° | S mm | |
CC..0602.. | 6.35 | 7 | 2.38 | |
CC..09T3.. | 9.525 | 7 | 3.97 | |
CC..1204.. | 12.7 | 7 | 4.76 |
Material Type | P | M | K | N | ||||||||||||||||||||||||||||||||||||||||
Applicable Insert Type | Alloy steel | Stainless stee | Cast iron | Non-ferrous metals | ||||||||||||||||||||||||||||||||||||||||
CCMT060204-M | FCP20 | FCM20 | FCK20 | - | ||||||||||||||||||||||||||||||||||||||||
CCMT060208-M | FCP20 | FCM20 | FCK20 | - | ||||||||||||||||||||||||||||||||||||||||
CCGT060202 | - | - | - | FCN20 | ||||||||||||||||||||||||||||||||||||||||
CCGT060204 | - | - | - | FCN20 | ||||||||||||||||||||||||||||||||||||||||
CCGT060202 | - | - | - | FCD20 | ||||||||||||||||||||||||||||||||||||||||
CCMT09T304-M | FCP20 | FCM20 | FCK20 | - | ||||||||||||||||||||||||||||||||||||||||
CCMT09T308-M | FCP20 | FCM20 | FCK20 | - | ||||||||||||||||||||||||||||||||||||||||
CCGT09T302 | - | - | - | FCN20 | ||||||||||||||||||||||||||||||||||||||||
CCGT09T304 | - | - | - | FCN20 | ||||||||||||||||||||||||||||||||||||||||
CCGT09T304 | - | - | - | FCD20 | ||||||||||||||||||||||||||||||||||||||||
CCMT120404-M | FCP20 | FCM20 | FCK20 | - | ||||||||||||||||||||||||||||||||||||||||
CCMT120408-M | FCP20 | FCM20 | FCK20 | - | ||||||||||||||||||||||||||||||||||||||||
CCGT120404 | - | - | - | FCN20 | ||||||||||||||||||||||||||||||||||||||||
CCGT120408 | - | - | - | FCN20 | ||||||||||||||||||||||||||||||||||||||||
CCGT120404 | - | - | - | FCD20 |
