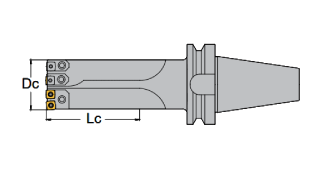

D2X\D3X刀座式大孔徑淺孔鉆 D2X\D3X Toolholder Type Large Diameter Shallow Hole Drill |
Tool Description | Tool Diameter | Applicable tool holders | Applicable inserts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
This collection of tools is a customised product, so please contact our technical engineers directly if you require. | Dc mm | FCR661 | FCR662 | FCR663 | FCR664 | FCR665 | FCR666 | FCR667 | FCR668 | P284..-4 | P284..-5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
59.5-63.4 | 1 | 1 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
63.5-64.4 | 1 | 2 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
64.5-65.4 | 1 | 1 | 1 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
65.5-73.4 | 1 | 1 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
73.5-75.4 | 1 | 2 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
75.5-81.4 | 1 | 3 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
81.5-86.4 | 1 | 2 | 1 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
86.5-89.4 | 1 | 1 | 1 | 1 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
89.5-92.4 | 1 | 1 | 1 | 1 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
92.5-93.4 | 1 | 3 | 1 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
93.5-95.4 | 1 | 2 | 2 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
95.5-97.4 | 1 | 3 | 1 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
97.5-99.4 | 1 | 2 | 2 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
99.5-105.4 | 1 | 2 | 1 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
105.5-114.4 | 1 | 4 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
114.5-120.0 | 1 | 5 | 6 |
Examples of models:D2X.P28.BT5.060.Z01-CD | ||||||
Type | Diameter | Diameter Ratio | Holder Type | Inner Tool Holder | Outer Tool Holder | Insert |
D2X.P28.BT5.060.Z01-CD | 60 | 2 | BT50 | FCR661 | FCR661 | P274..-4 |
Insert Type | D mm | a° | S mm | R mm | |
P284..-4 | 11 | 14 | 3.97 | 4.4 | |
P284..-5 | 12.7 | 14 | 4.76 | 5.5 |
Material Type | P | M | K | N | ||||||||||||||||||||||||||||||||||||||||
Applicable Insert Type | Alloy steel | Stainless steel | Cast iron | Non-ferrous metals | ||||||||||||||||||||||||||||||||||||||||
P28467(4-5) | FPK20 | / | FPK20 | / | ||||||||||||||||||||||||||||||||||||||||
P28475(4-5) | FPK20 | / | FPK20 | / |
